製品詳細
起源の場所: 中国
ブランド名: GDZX
証明: ISO9001
モデル番号: ZX5050シリーズ
支払いと送料の条件
最小注文数量: 1セット
価格: $3900.00 - $55000.00 / Sets
パッケージの詳細: 輸出木のカートン
受渡し時間: 8-15の仕事日
支払条件: L/C、T/T
供給の能力: 1ヶ月あたりの100Sets/
製品名: |
高精度 3 段階 プログラム可能な テスト ソース |
出力電圧: |
10~450V |
出力電流: |
0.001~60A |
頻度出力: |
45-65Hz |
フェーズ出力: |
0~359.99° |
UB、UC から UA の相位: |
調整可能 |
電源: |
単相 AC 182-262V 50/60Hz |
サイズと重量: |
500*600*178mm 35kg |
製品名: |
高精度 3 段階 プログラム可能な テスト ソース |
出力電圧: |
10~450V |
出力電流: |
0.001~60A |
頻度出力: |
45-65Hz |
フェーズ出力: |
0~359.99° |
UB、UC から UA の相位: |
調整可能 |
電源: |
単相 AC 182-262V 50/60Hz |
サイズと重量: |
500*600*178mm 35kg |

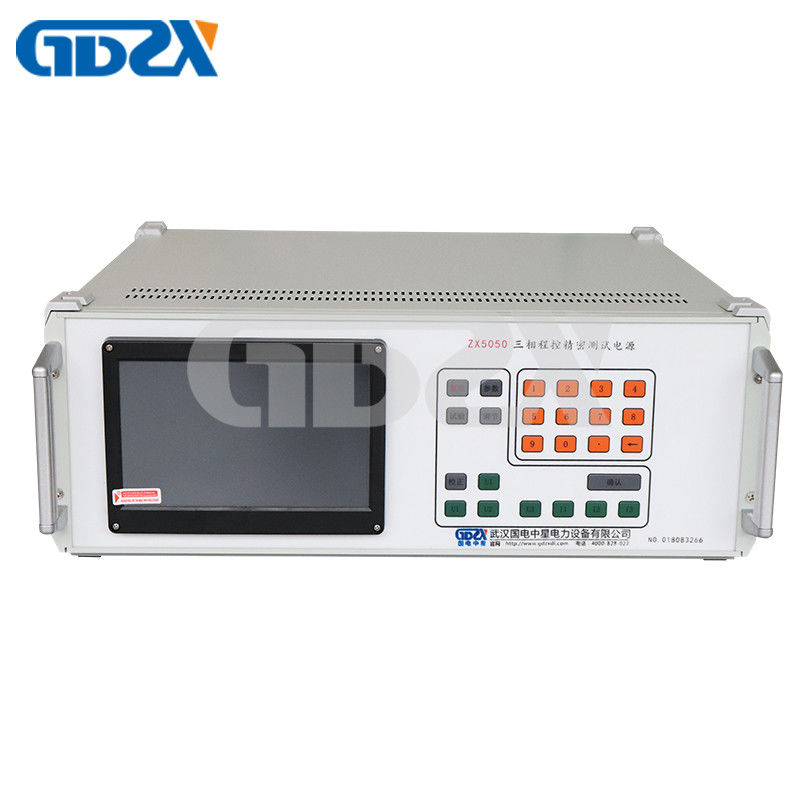

ZX5050 三相プログラマブル試験電源
ZX5050 三相プログラマブル試験電源は、組み込みシステム、大型TFTカラーLCDディスプレイ、タッチスクリーン、CPLDチップ、高精度A/D、D/Aなどの一連の高度なデバイスを使用して、一体型メーターソース構造を採用しています。小型軽量で、電力計量業界、電力研究所、その他の関連部門で広く使用でき、現場での持ち運びや使用が容易です。
1. タッチスクリーンコントロールパネルとフェイシャルマスクボタンを採用し、大量の情報を表示し、シンプルで使いやすいです。
2. 組み込みエネルギーメーターで、電圧、電流、周波数、位相、有効電力、無効電力、皮相電力、力率などのパラメータを表示します。
3. 過電流保護、電力増幅器保護、電圧短絡保護、電流開放回路保護、電力増幅器熱保護などの複数の保護機能を備えています。
4. インテリジェントギア：機器の許容出力範囲内で、ユーザーは各三相電圧と電流の定格電圧と電流ギアを自由に設定できます。電圧と電流のテストポイントと調整の詳細は、ユーザーが設定した定格ギア値を参照し、ユーザーの操作に便利です。
5. 豊富な電圧、電流、位相テストポイントにより、操作が容易です。
6. RS232シリアルポートを搭載しており、コンピューター制御とソフトウェアアップグレードが容易です。
1. 電力出力
1) 電圧：10〜450V（内部電圧範囲57.7、100、220V、380V）、出力電力20VA。
2) 電流：0.001〜20A（内部電流範囲0.2、1、5、20A）、出力電力20VA。（電流0〜100Aはカスタマイズ可能）
3) 出力周波数：45〜65Hz。
4) 出力位相：0〜359.99°。
5) 安定性：電圧と電流0.02％。（2分）
6) 歪み：電圧と電流の歪みは0.5％を超えません（非容量性負荷）。
2. 出力と表示精度
プロジェクト：分解能
電圧：4桁の有効数字
周波数：0.001Hz
位相：0.01°
力率：0.001
有効電力：4桁の有効数字
無効電力：4桁の有効数字
皮相電力：4桁の有効数字
| プロジェクト | 出力と表示精度 |
| 電圧 | 0.50% |
| 電流 | 0.50% |
| 周波数 | 0.02Hz |
| 位相 | 0.5° |
| 力率 | 0.50% |
| 有効電力 | 0.50% |
| 無効電力 | 1% |
| 皮相電力 | 0.50% |
| プロジェクト | 分解能 |
| 電圧 | 4桁の有効数字 |
| 電流 | 4桁の有効数字 |
| 周波数 | 0.001Hz |
| 位相 | 0.01° |
| 力率 | 0.001 |
| 有効電力 | 4桁の有効数字 |
| 無効電力 | 4桁の有効数字 |
| 皮相電力 | 4桁の有効数字 |
3. 一般的な出力調整テストポイント
1) 電圧テストポイント：80％、90％、100％、110％、120％。
2) 電流テストポイント：1％、5％、10％、20％、50％、100％、120％。
3) 位相テストポイント：0.5L、0.86L、1.0、0.86C、0.5C。
4) 三相電圧と電流の振幅は個別に調整でき、調整精度は10％、1％、0.1％、0.01％です。調整範囲は125％です。
5) 三相電圧と電流の位相と力率も位相ごとに調整でき、調整精度はそれぞれ10°、1°、0.1°、0.01°です。
6) UBとUCもUAの位相を個別に調整できます。
7) 周波数の調整は、三相電圧と電流を一緒に調整することによって実現され、調整精度はそれぞれ5Hz、1Hz、0.1Hz、0.01Hzです。
4. 電源：単相AC 182-262V、50 / 60Hz。
5. 外形寸法：500×600×178mm
6. 重量：27Kg。
