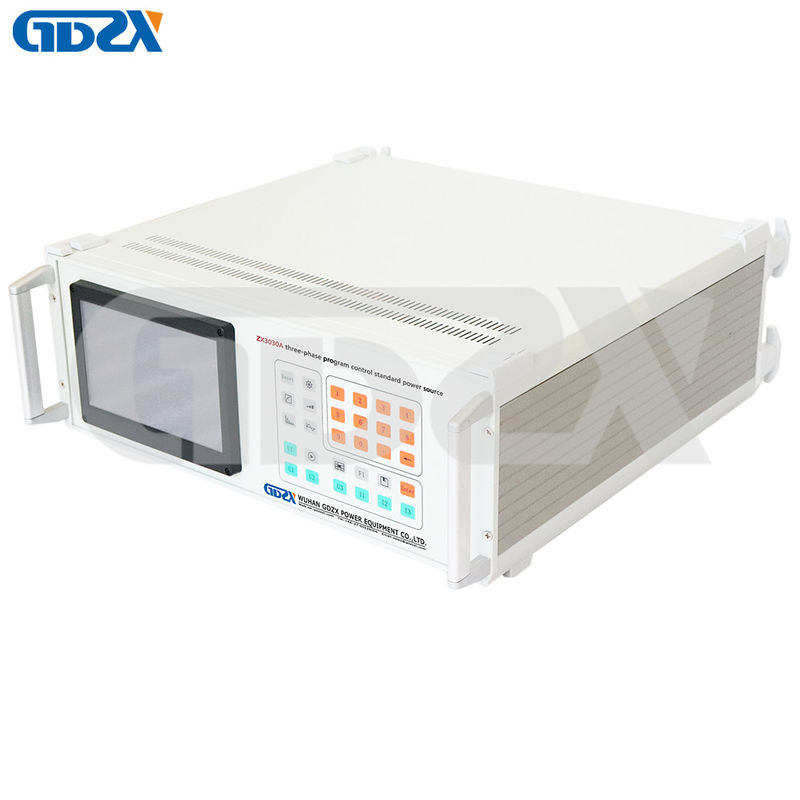

ZX3030A ACプログラム管理された三相標準的な動力源の長い生命

導入

ZX3030Aの三相プログラム制御標準的な動力源はメートルおよび源の完全なデジタル クローズド・ループ標準源の技術の統合された構造と採用し、埋め込まれたシステム、大きいTFTスクリーン、CPLDの破片および高精度A/D、D/A.のような一連の高度装置を使用します。電気エネルギーのメーターで計る工業、電気実験室および他の関連の部門で広く利用されます分野に運ぶことは容易です。

特徴

1. touchableスクリーンおよびフィルム ボタンを使用して。

2. それに基づく埋め込まれた高レベル標準的な力のワット時のメートルおよびデジタル クローズド・ループ フィードバック。電圧、流れ、頻度のような他の変数はまた標準として使用することができます。

3. 現在の限界の保護、電圧短絡の保護、流れの開路の保護および他の機能。

4. 器械の正当な出力範囲の中では、ユーザーは任意に三相電圧および流れの評価される電圧そして現在のギヤを置くことができます。

5. さまざまな口径測定の機構を形成することを容易にする豊富な流れおよび力率のテスト・ポイントがあります。

6. それはいろいろな種類の単相の、三相および活動的なおよび反応ワット時のメートルを点検できます。

7. 多量のデータ記憶は確認データをただすことを容易にします。

8. RS232シリアル ポートによって、それは計算機制御のために便利改善ソフトウェアであり。

変数

1) AC段階の電圧出力

A. Adjustmentの優良さ:0.01% RG

B. Resolution:6ビット有効数字

C. Accuracy:±0.05%RGよりよくして下さい

D. Stability:±0.01% RG/1分よりよくして下さい

E. Distortion:0.1%よりよくして下さい（非容量性負荷）

F.出力電力:段階ごとの評価される20VA

G.満載の調節率:±0.01%以下RG

H. Outputの範囲:10V-500V

I. Rangeの設定:57.7V、100V、220V、380Vの自動切換え。

2) AC現在の出力

A. Adjustmentの優良さ:0.01% RG

B. Accuracy:±0.05%RGよりよくして下さい

C. Resolution:6ビット有効数字

D. Stability:±0.02% RG/1分よりよくして下さい

E. Distortion:0.1%よりよくして下さい

F.出力電力:段階ごとの20VA。

G.満載の調節率:±0.01%以下RG

H. Outputの範囲:0.5mA-24A

I. Rangeの設定:0.2A、1A、5A、20Aの自動切換え（カスタマイズされる現在の0-100A）

3) 出力

正確さ:0.05% RGよりよくして下さい

B. Stability:0.01%/1 min.よりよくして下さい。

C. Resolution:6つのビット有効数字（アクティブな電源、無効電力、皮相電力）

4) 力率

A.調整範囲:- 1| 0 ~+1;

B. Resolution:0.00001;

C. Accuracy:0.0005。

5) 段階

A.調整範囲:0-359.99度

B. Resolution:0.001の°

C. Accuracy:±0.02 °

6) 頻度

調整範囲:40Hz-70Hz

B. Resolution:0.001 Hz

C. Accuracy:±0.002Hz

7) 倍音:2-51の倍音は正確に出力することができます。
