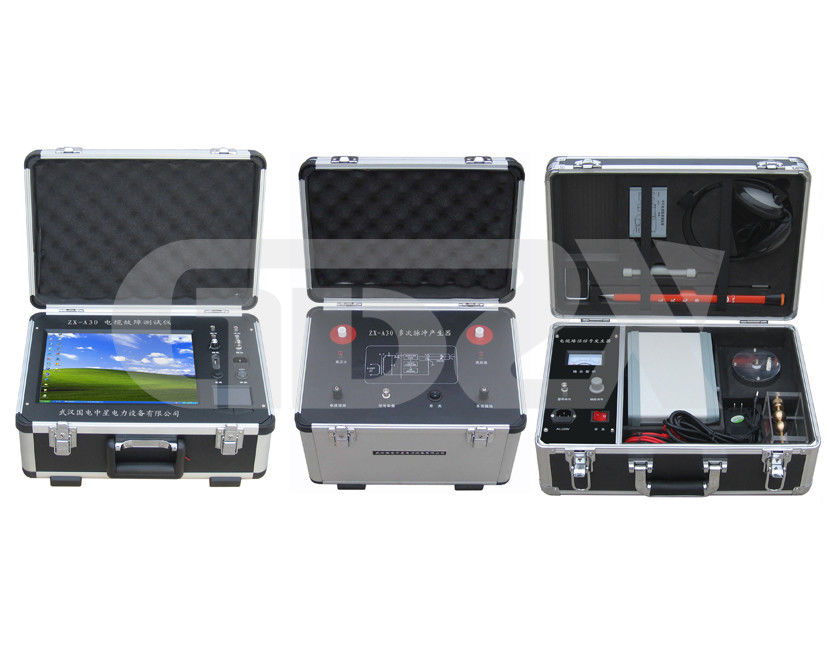

35kV 多重パルスケーブル故障位置測定器

製品詳細

起源の場所: 中国

ブランド名: GDZX

証明: ISO9001

モデル番号: ZX-A30

支払いと送料の条件

最小注文数量: 1

価格: $3500-6800 / Set

パッケージの詳細: 木の場合かカートンで詰められる

受渡し時間: 8-15の仕事日

支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram

供給の能力: 400/per月

最高 の 価格 を 入手 する
製品詳細
ハイライト:

地下ケーブルの欠陥のロケータ装置

,

地下の送電線の欠陥のロケータ

応用:
35kV以下の電圧
試験方法:
低圧パルス、HV フラッシュオーバー、3 パルス、複数パルス、速度
テスト間隔:
0~64Km
決断を読むこと:
1m
貯蔵の記憶:
8G
スタンバイ時間:
連続作業6時間
応用:
35kV以下の電圧
試験方法:
低圧パルス、HV フラッシュオーバー、3 パルス、複数パルス、速度
テスト間隔:
0~64Km
決断を読むこと:
1m
貯蔵の記憶:
8G
スタンバイ時間:
連続作業6時間
製品説明



35kVフルインテリジェントマルチパルスケーブル 障害者検出器 高低抵抗障害のテスト

ZX-A30 完全なインテリジェントマルチパルスケーブル故障検出器 組み込みコンピュータプラットフォームに基づく故障テストプラットフォームで USB通信技術が組み込まれています3G通信技術により,実用的な機器の性能を大幅に向上させ,操作が容易になりました..





特徴:

  1. 組み込み産業用コンピュータプラットフォーム,Windows XPシステム,統合テストソフトウェア,設置されたケーブル障害テストソフトウェア,ケーブルデータ管理ソフトウェアが中国でリードしています.
  2. 12.1インチ大型タッチスクリーン,タッチペンまたはマウス.明るいディスプレイは屋外使用に適しています.リチウム電池は現場テストに便利です.プラスチック・シャシーは強い安定性を持つ衝撃防止です.
  3. 最新のUSB通信インターフェイスで 信号の収集が安定します ホストは自動的に6.25MHzから100MHzまでの 5種類のサンプル周波数を選択できます適応パルス幅は,粗略な測定誤差を減らすために異なるケーブル長さの試験要件を満たし,試験精度を向上させる.
  4. 自動で異なる試験方法を区別し,故障点を特定し,故障距離を自動的に読み取り,表示します.ランダムに 10 の低電圧パルス波形を表示します. 自動または手動操作は,二重位置誤差を達成します.ダブルヴェルニエは,0.15mに正確であることができます.
  5. 複数のパルス発電機のユニークなデザインです 3つの異なるテスト方法を完了できます. ワイヤーを再接続する必要はありません. 1つの放電は10低電圧ショート回路パルス波形を得ることができます.振動の干渉を大幅に減らすことができますマルチパルスジェネレーターは サイズも小さく 体重もわずか5kgです
  6. ホストはWIFI受信機と3Gソフトウェアを装備して 遠隔地でのテストの助けと 専門家の提案を得ることができます技術者はいつでもどこでもAndroidテストソフトウェアを通じて現場でのテストを支援することができます.
  7. デバイスは多くの波形と配線レイアウトを保存し,フィールドテストと研究で比較するのに便利です. テストレポートを自動的に生成し,プリントすることができます.キャベルの日常の保守とケーブル欠陥の正確な位置付けのために多くの助けることができます.
  8. テストから故障点までの距離を直接表示できる 精密なロケータですそれは,正確に迅速に欠陥を特定するのに役立ちます そしてまた,あなたの電源オフから生じる損害と損失を減らすのに役立ちます.
  9. 全新 軽量 統合型高電圧電波発電機



参考にしてください:

WウハンGDZXPオーバーE についてクイプメントC についてo., Ltd申し出ます

1: 工場直送価格
2質が良い
3: 快速で15日以内に送ります
4小規模な注文へ ようこそ
5オンライン決済
6:支援1年間の無料保証 3年間の品質保証終身メンテナンス
7営業後サービス 24/7



パラメータ:

  1. 35KV以下の異なる電圧レベルでのケーブル障害を試験する.
  2. 異なるケーブルセクション,異なるダイレクトリック,異なるケーブル材料のケーブル障害を試験する.
  3. 試験 オープン回路ケーブル障害,短回路ケーブル障害,低抵抗ケーブル障害,高抵抗漏れケーブル障害,高抵抗フラッシュオーバーケーブル障害
  4. 鉄道通信制御ケーブル,路灯ケーブル,空港信号ケーブルのすべての故障を試験する.
  5. 既知の長さのケーブルで波の送信速度をテストする.
  6. 埋もれた経路と電源ケーブルの深さをテストします.
  7. ディスプレイモード: 12.1インチ産業用LCDタッチスクリーン (Windows XPプラットフォーム)
  8. 試験方法:LVインパルス方法,インパルスHVフラッシュオーバー方法,複数インパルス方法
  9. ストレージメモリ: 8G
  10. 試験距離:60km未満
  11. タッチペンとマウスで操作する
  12. 最小試験距離 (検知しない領域): 0〜5m,定位誤差:±0.2m
  13. 試験誤差: システム誤差は ±1%未満
  14. 複数のパルス発電機: パルス電圧 ≤40KV
  15. 解像度:V/fm,Vは送信速度 m/μs;ソフトウェアカーソルは0.10m.
  16. サンプリング周波数 6.25MHz12.5MHz,25MHz,50MHz,100MHz (適応パルス幅)
  17. 電源と電源消費:AC 220V±10%,電源 ≤15W,DC 12V ((7AH),電源≤20W
  18. 待機時間:連続作業6時間
  19. ホスト重量: 6.2kg 寸法: 180mm × 300mm × 400m
  20. 環境: -20°C+40°C,RH ≤80%
  21. 管理:ケーブル路線と配送地図
  22. ユーザの管理領域にあるケーブルに関するすべてのデータ,ケーブル配送地図,番号,初期位置,埋葬深さと日付,ケーブル介質,接続位置,故障記録を含む.欠陥の理由,技術試験報告,ケーブル試験記録など
  23. ケーブルルータートレーサ 信号周波数:シナス波15KHz,出力:Pomax ≥100W
  24. トレーサー 出力インペデンス: Zo=Zc (ケーブル特異インペデンス),振動モード:非連続
  25. インパルス発電機最大電圧: ≤35KV,最大工作電流: ≤30mA
  26. 電圧表示エラー: <+/-2% 放電エネルギー: ≤2450J/3.5s
  27. 最短放電時間: 3.2s,最大電源 <1.5kVA
  28. 作業環境:入力 220V+/-10% 50Hz+/-2Hz, ≤80%RH, -10oC~50oC,高度 <1000m
